分离悬挂式电液推杆

分离悬挂式电液推杆(AC220V电磁阀,全封闭油箱)

分离悬挂式一控四电液推杆(DC24V,电磁阀)



型号示例:

  • 名称:分离悬挂式电液推杆
  • 品牌:SanYo
  • 型号:DYTFX2000-550/45
  • 电机:380V,IP55

DYTFX型分离悬挂式电液推杆技术参数(选型表)

型号

额定输出力(Kgf)

额定速度(mm/s)(特殊速度可定制)

电机型号(kw)

行程制造范围

速度制造范围

推力

拉力

推速

拉速

(mm)

(mm)

DYTP

100

100

75

70/110/185/259

90/145/245/343

0.55/0.55/0.55/0.75

5800

5~250

300

300

200

45/70/115/160

65/100/145/200

0.55/0.55/0.75/1.1

5~1000

5~250

500

500

350

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5~1000

5~250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

51500

5~170

1000

1000

750

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

51500

5170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

51500

5~170

2500

2500

1900

20/30/60/80/95

35/50/85/120/140

1.1/1.5/2.2/3/4

52000

5~150

3000

3000

2200

15/25/45/60/70/90

25/40/65/90/105/135

0.75/1.1/2.2/3/4

52500

5~110

4000

4000

3000

15/20/35/50/60/70

20/30/50/70/80/100

0.75/1.5/2.2/3/3/4

52500

5~85

5000

5000

3500

10/15/25/40/45/55

15/25/40/55/65/80

0.75/1.5/2.2/3/3/4

52500

5~75

6000

6000

4500

10/15/25/40/45/55

15/25/40/55/65/80

1.1/1.5/2.2/3/4/4

53000

5~75

8000

8000

5500

7/10/18/25/30/38

10/15/25/40/45/55

1.1/1.5/2.2/3/4/4

53000

5~50

10000

10000

7700

6/9/15/20/25/30

8/12/22/30/35/44

1.1/1.5/2.2/3/4/4

53000

5~39

15000

15000

11500

7/12/16/19/23/30

9/16/22/25/32/40

1.5/2.2/3/4/5.5/5.5

5~3000

5~30

20000

20000

16000

5/9/13/15/18/23

7/12/17/20/25/31

1.5/3/4/4/5.5/5.5

5~3000

523

30000

30000

22000

4/7/9/11/14/17

6/10/14/16/20/25

2.2/3/4/5.5/5.5/7.5

53000

5~19

注:1.上列表中的电机电压等级为380V,防护等级为IP55,绝缘等级为F级(根据用户要求可配220V或415V,防护

       等级为IP56、、IP65,或耐高温(120℃)等特殊电机。

    2.表中的电机型号及功率,指该推杆在额定输出力、额定速度时为******值的功率,电机功率与推拉力成正比。

    3.表中额定速度为常规速度,若推拉速有特殊要求订货时需说明,若超出表中行程制造范围必须在订货时说

      明。

    4.若无特殊说明电液推杆使用地点的海拔高度不超过1000m,月平均最高相对湿度不超过90%电液推杆使用

      的工作环境温度为:-5+50℃,工作介质随环境温度不同,选用合适的液压油(-10+20℃时采用32#抗磨

     液压油(L—HM32)+0+50时采用46#抗磨液压油(L-HM46)),液压油加注前需过滤,过滤精度

     100μm以上

    5.整体外置式电液推杆(DYTZW型)制造行程在10-600mm范围内(由于油箱容积小,所以制造行程被限

       制),若超出规定行程可选用整体直式型(DYTZ型),技术参数基本相同。

    6.本公司可定制各类特种电液推杆,推力******可达80T,行程最长达8米,环境温度最高可达120℃,可配制

      防爆、 制动、变频、耐高温、特殊电压、高防护等级等各类特殊型电机,并可加装手轮装置,实现手动驱

      动。

无锡双尧液压油缸有限公司-平行电磁阀型电液推杆型号示例:DYTF1000-560/45
注意:订货时若需随机订购外行程装置或手轮等附件需另行注明!

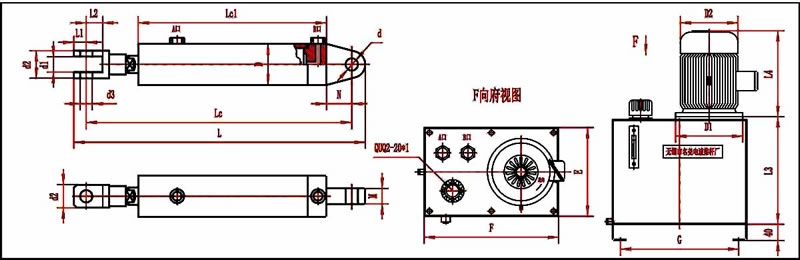

型号

外形尺寸(mm)

注: 表中均为推杆缩回状态尺寸,S为行程

安装尺寸(mm)

注:电机相关尺寸根据电动机型号定

Lc

Lc1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

E

F

G

100-□/□

301+S

148+S

343+S

17

27

360

246

Φ20

14

Φ30

Φ10

Φ55

200

175

20

70

300

400

310

300-□/□

319+S

158+S

368+S

24

30

360

246

Φ20

18

Φ40

Φ12

Φ65

200

175

20

70

300

400

310

450-□/□

319+S

158+S

368+S

24

30

360

246

Φ20

18

Φ40

Φ12

Φ65

200

175

20

70

300

400

310

750-□/□

403+S

178+S

468+S

30

45

360

246

Φ30

25

Φ60

Φ20

Φ76

200

175

30

80

300

400

310

1000-□/□

403+S

178+S

468+S

30

45

360

261

Φ30

25

Φ60

Φ20

Φ76

200

175

30

80

300

400

310

1750-□/□

403+S

178+S

468+S

30

45

360

286

Φ30

25

Φ60

Φ20

Φ76

200

195

30

80

300

400

310

2500-□/□

403+S

178+S

468+S

30

45

360

286

Φ30

25

Φ60

Φ20

Φ85

200

195

30

80

300

400

310

3000-□/□

413+S

178+S

478+S

40

50

360

316

Φ30

30

Φ70

Φ30

Φ95

250

215

30

80

400

500

460

4000-□/□

423+S

198+S

508+S

40

50

400

316

Φ40

30

Φ70

Φ30

Φ105

250

215

40

90

400

500

460

5000-□/□

433+S

208+S

518+S

40

50

400

316

Φ40

30

Φ70

Φ30

Φ121

250

215

40

90

400

500

460

6000-□/□

453+S

218+S

555+S

42.5

50

400

316

Φ50

35

Φ90

Φ35

Φ121

250

215

40

90

400

500

460

8000-□/□

453+S

218+S

555+S

42.5

50

400

316

Φ50

35

Φ90

Φ35

Φ130

250

215

40

90

400

500

460

10000-□/□

463+S

218+S

565+S

42.5

50

400

336

Φ50

35

Φ90

Φ35

Φ145

250

240

50

100

400

500

460

15000-□/□

488+S

238+S

608+S

50

70

450

391

Φ60

45

Φ120

Φ40

Φ184

300

275

50

100

450

600

560

20000-□/□

528+S

278+S

648+S

50

70

450

391

Φ60

45

Φ120

Φ40

Φ216

300

275

60

100

450

600

560
